[컴퓨터구조] Lecture 14: The Processor - Part3

경희대학교 김정욱 교수님의 컴퓨터구조 강의를 기반으로 정리한 글입니다.

Overview of Pipelining

• Pipelining: 여러 인스트럭션들이 중첩해서 실행시키는 기법

Pipeline Instruction-execution (5 stages)

1. 메모리에서 인스트럭션을 Fetch
2. 인스트럭션을 decoding하는 동안 레지스터를 Read
3. 작업을 수행하거나 주소 계산
4. Data memory의 operand에 접근
5. 레지스터에 결과를 Write

Pipelining Speed-Up Discussion

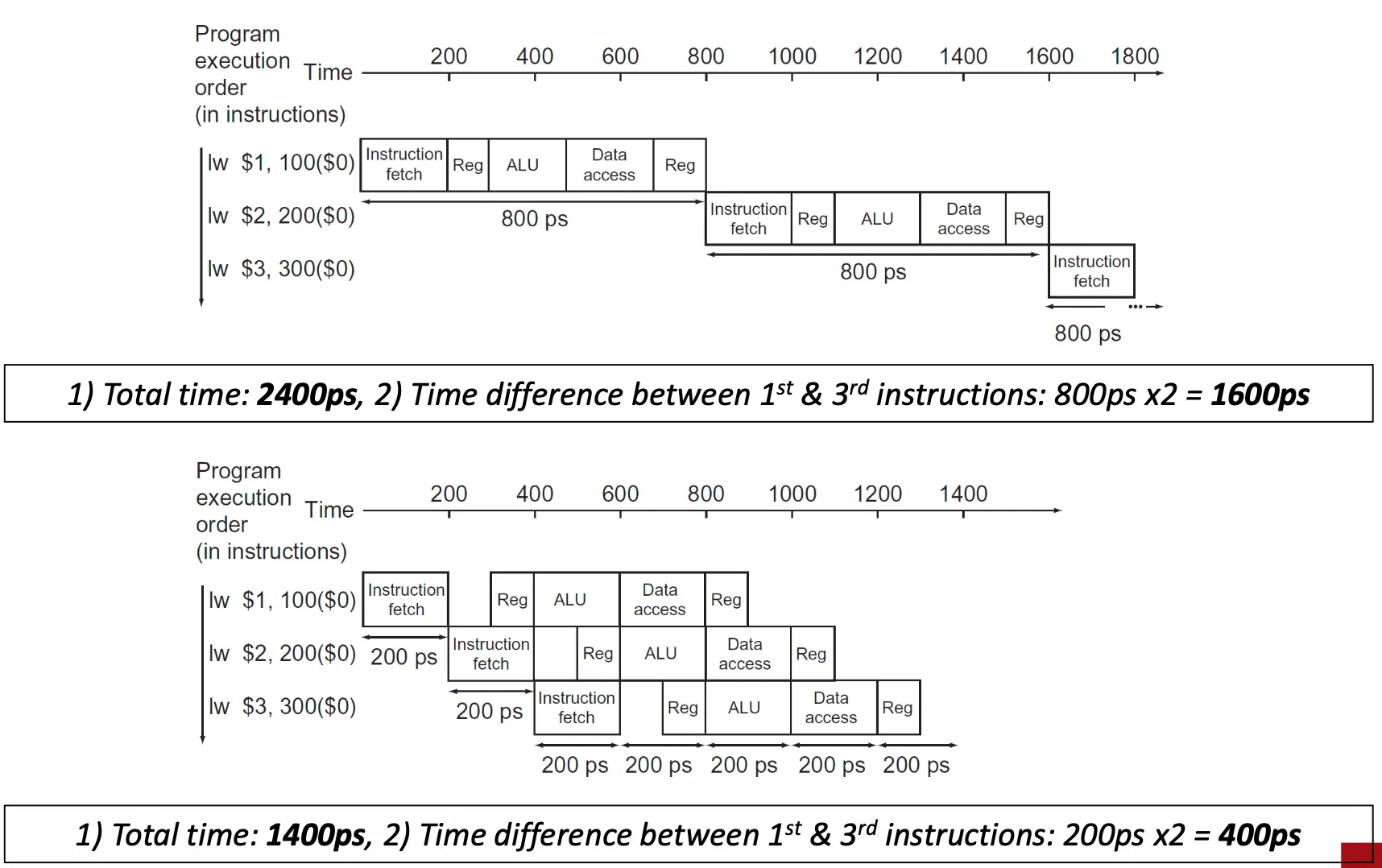

Single cycle vs. Pipelined performace

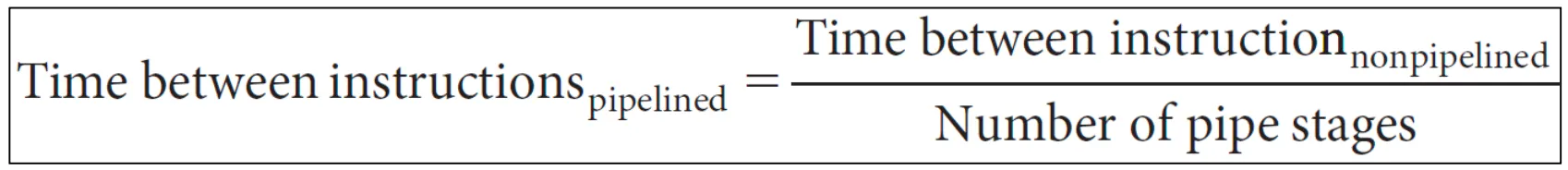

Pipelining speed-up

• stage들이 완벽하게 밸런스를 이루고 있으면

• 하지만 이런 경우는 없음

인스트럭션 3개의 실행 시간 비교

• Nonpipelined: 2400ps
• Pipelined: 1400ps
• 약 1.71배 차이

인스트럭션 1,000,003개의 실행 시간 비교

• Nonpipelined: 1,000,000 * 800ps + 2400ps ≅ 800,000,000ps
• Pipelined: 1,000,000 * 200ps + 1400ps ≅ 200,000,000ps
• 약 4배 차이

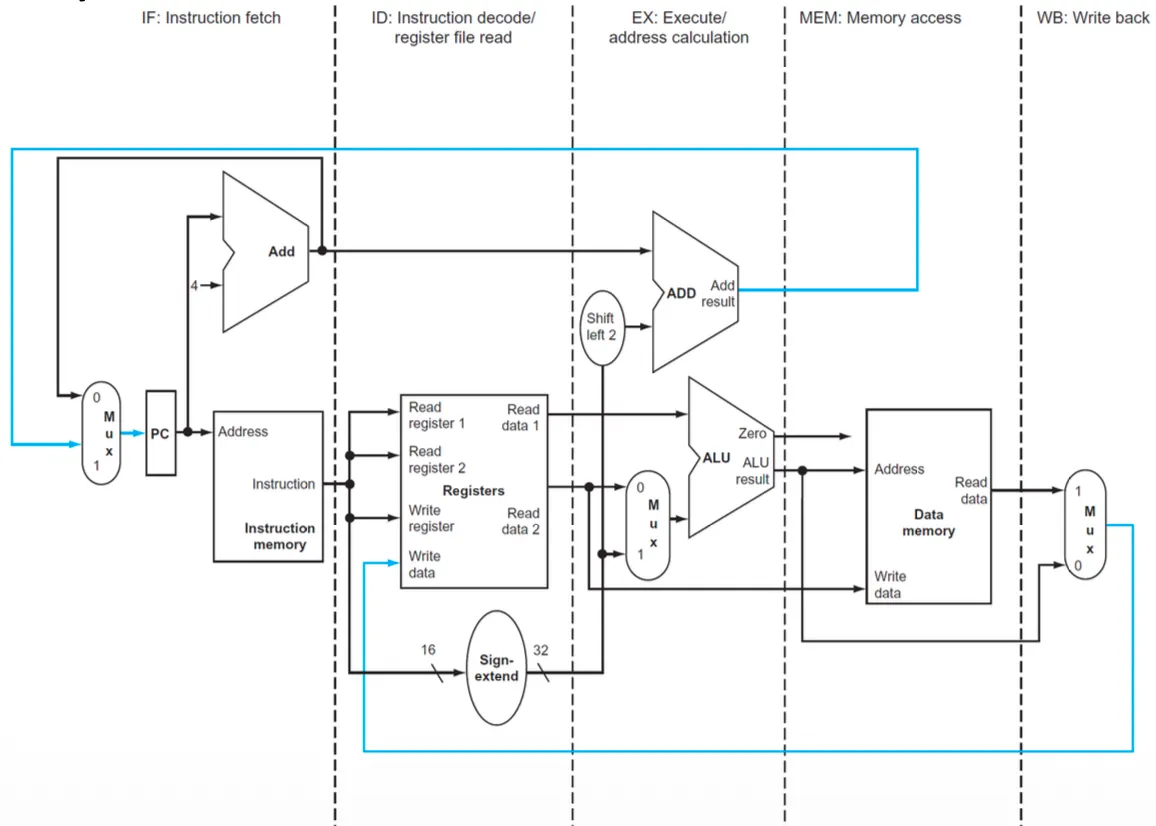

Pipelined Datapath and Control

5 stages of Pipelining

1. IF: Instruction Fetch
2. ID: Instruction decode and register file read
3. EX: Execution or address calculation
4. MEM: Data memory access
5. WB: Write back

• 보통 왼쪽에서 오른쪽으로 진행
• 예외1: WB stage
• 예외2: PC의 next value 선택

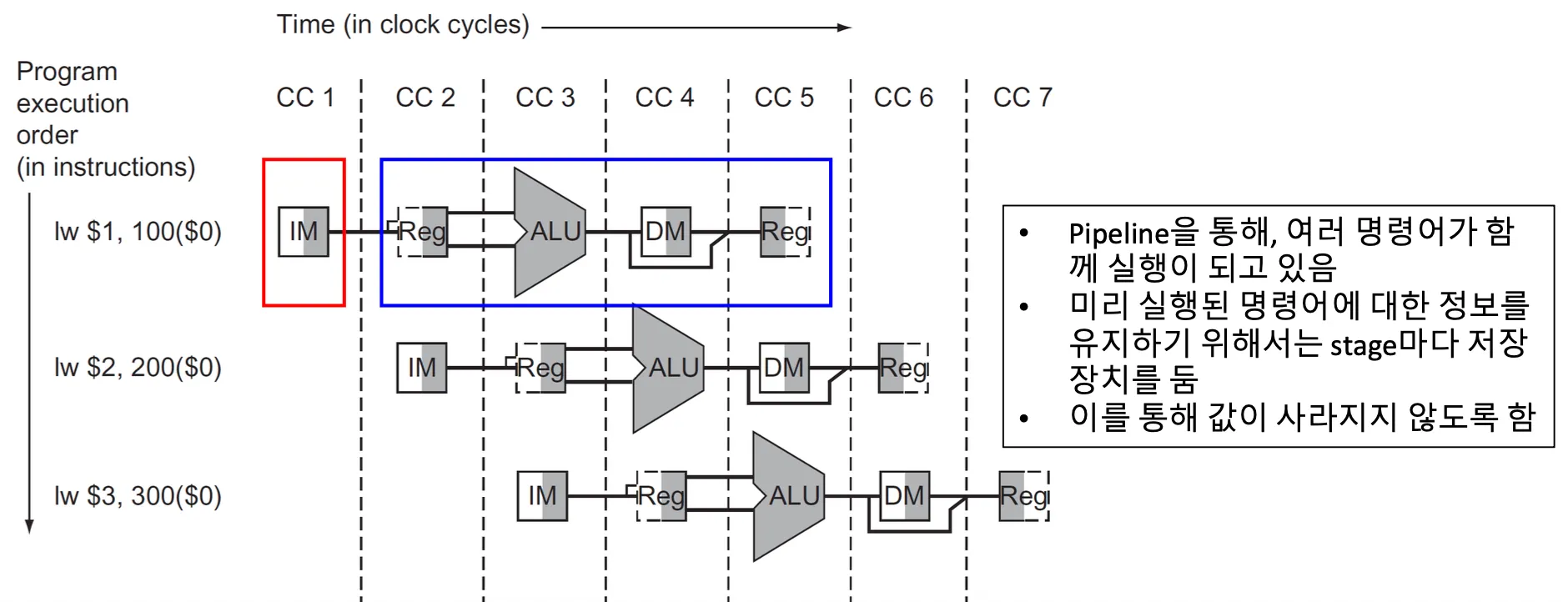

Pipeline register

• CC1 내부의 Instruction Memory는 다음 4개의 스테이지와 공유
• CC2의 IM이 fetch되면, CC1의 IM 값은 삭제될 수 있음
• 각각의 인스트럭션 값을 보존하기 위해(나머지 4단계), IM으로부터 읽어온 값은 레지스터에 저장됨

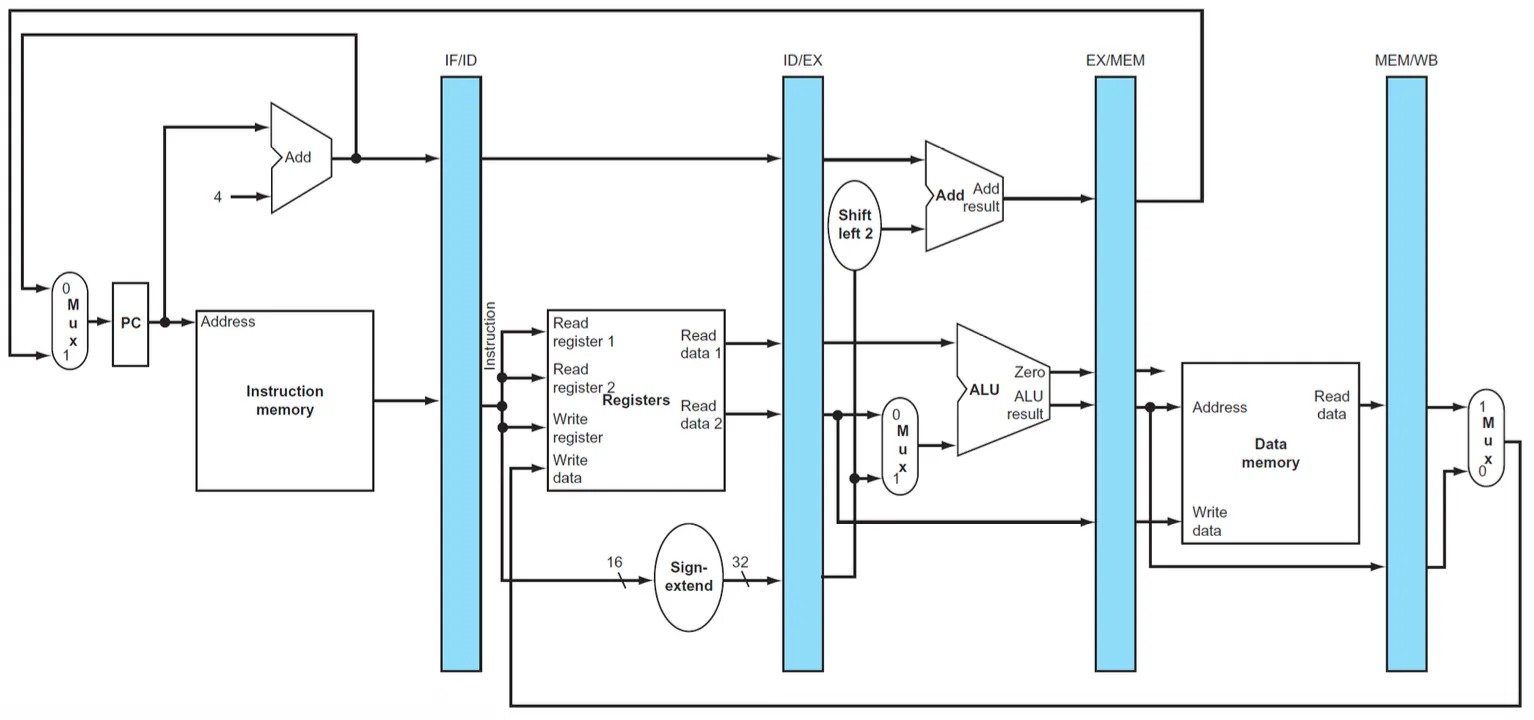

Pipelined datapath with pipeline register

Five stages

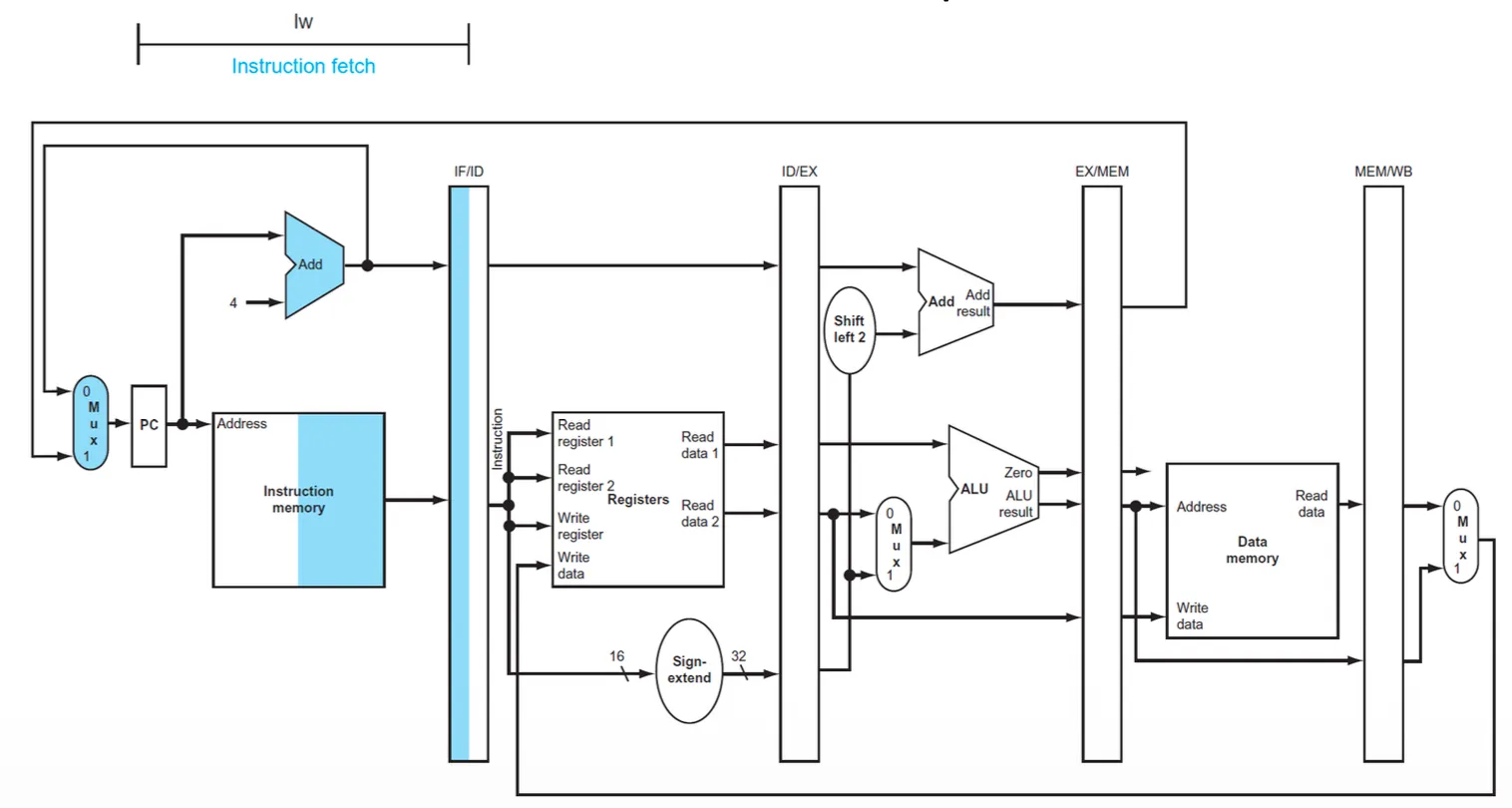

1. Instruction fetch

• PC address는 4만큼 더해지고, 다음 clock cycle을 준비하기 위해 PC로 돌아옴
• 이렇게 더해진 주소는 IF/ID pipeline register에 저장됨 → beq 같은 나중 명령어를 위해 필요

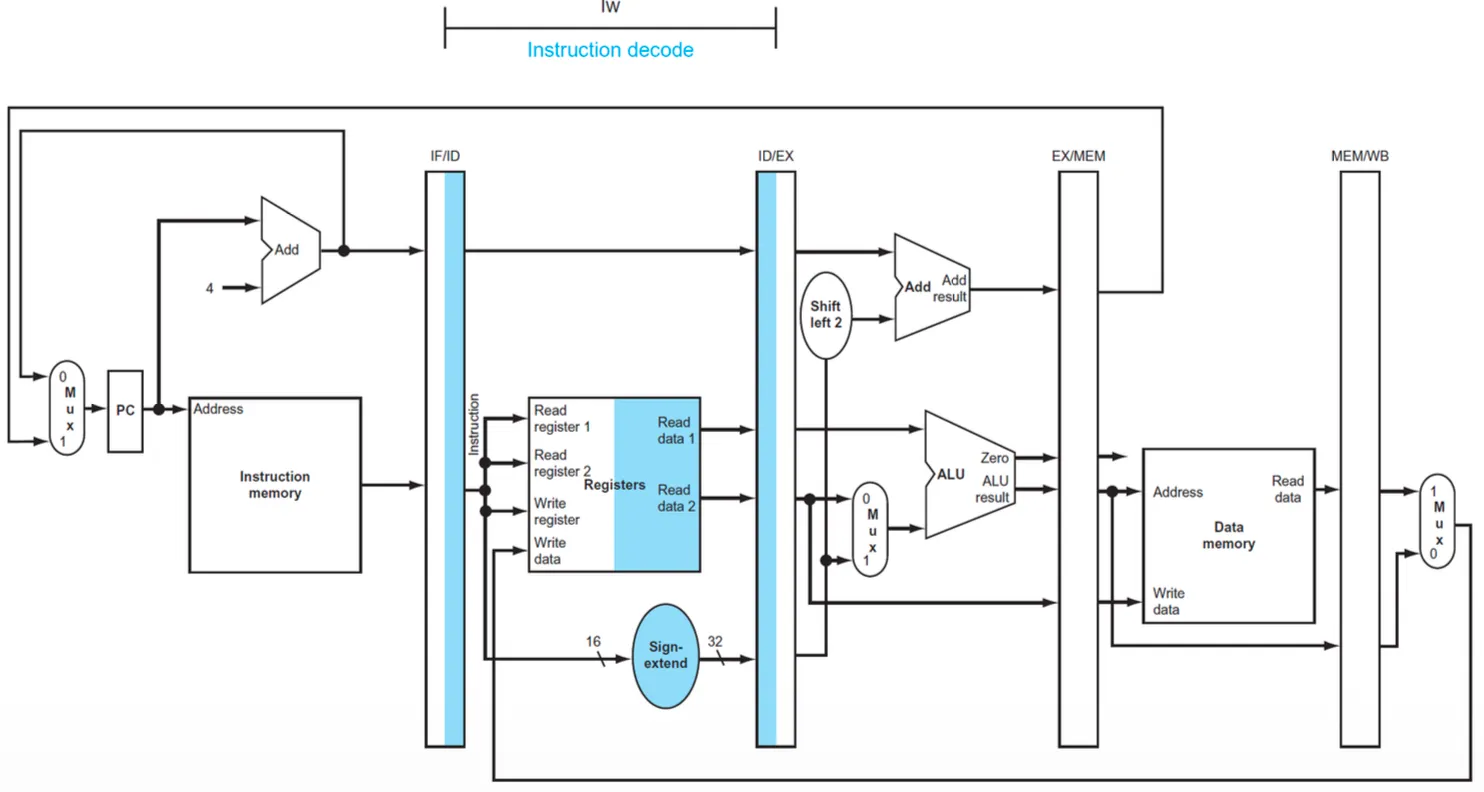

2. Instruction decode and register file read

• IF/ID pipeline register에 기반하여 3개의 값을 얻음 → sign-extend 32-bits, 2개의 레지스터 데이터
• 3개의 값 모두 ID/EX pipeline register에 저장됨
• 증가된 PC address도 저장됨

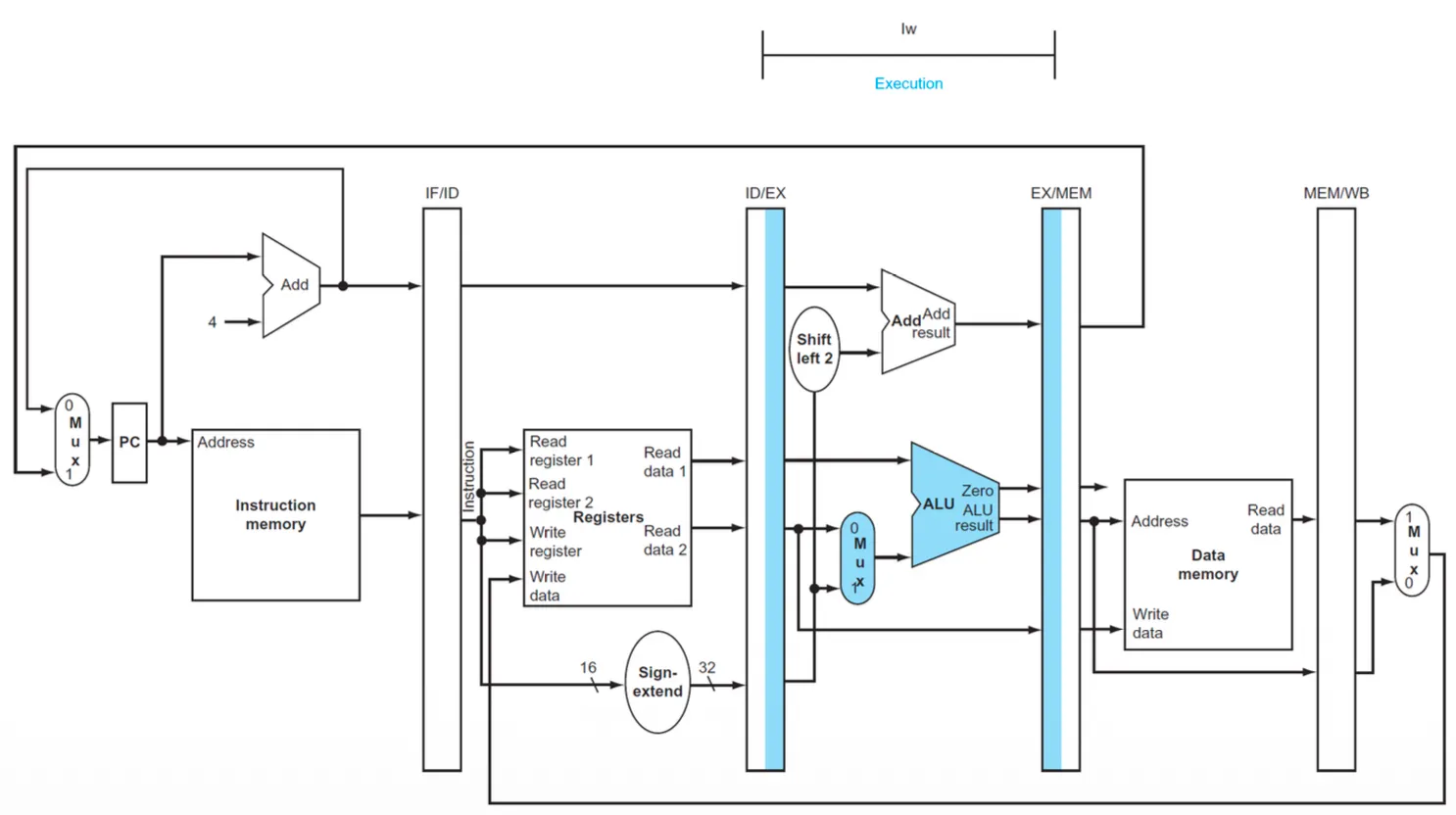

3. Execute or address calculation

• ID/EX pipeline register에 기반하여 EX/MEM pipeline register에 저장할 3개의 값을 얻음
• (PC+4) + sign-extended 32-bits, Zero, ALU result

4. Memory address

• EX/MEM pipeline register로부터 얻은 address를 이용하여 MEM/WB pipeline register에 메모리로부터 읽은 데이터를 저장

5. Write-back

• MEM/WB pipeline register에서 데이터를 읽어서 레지스터 파일에 저장
• sw 일 때는 아무 일도 일어나지 않음

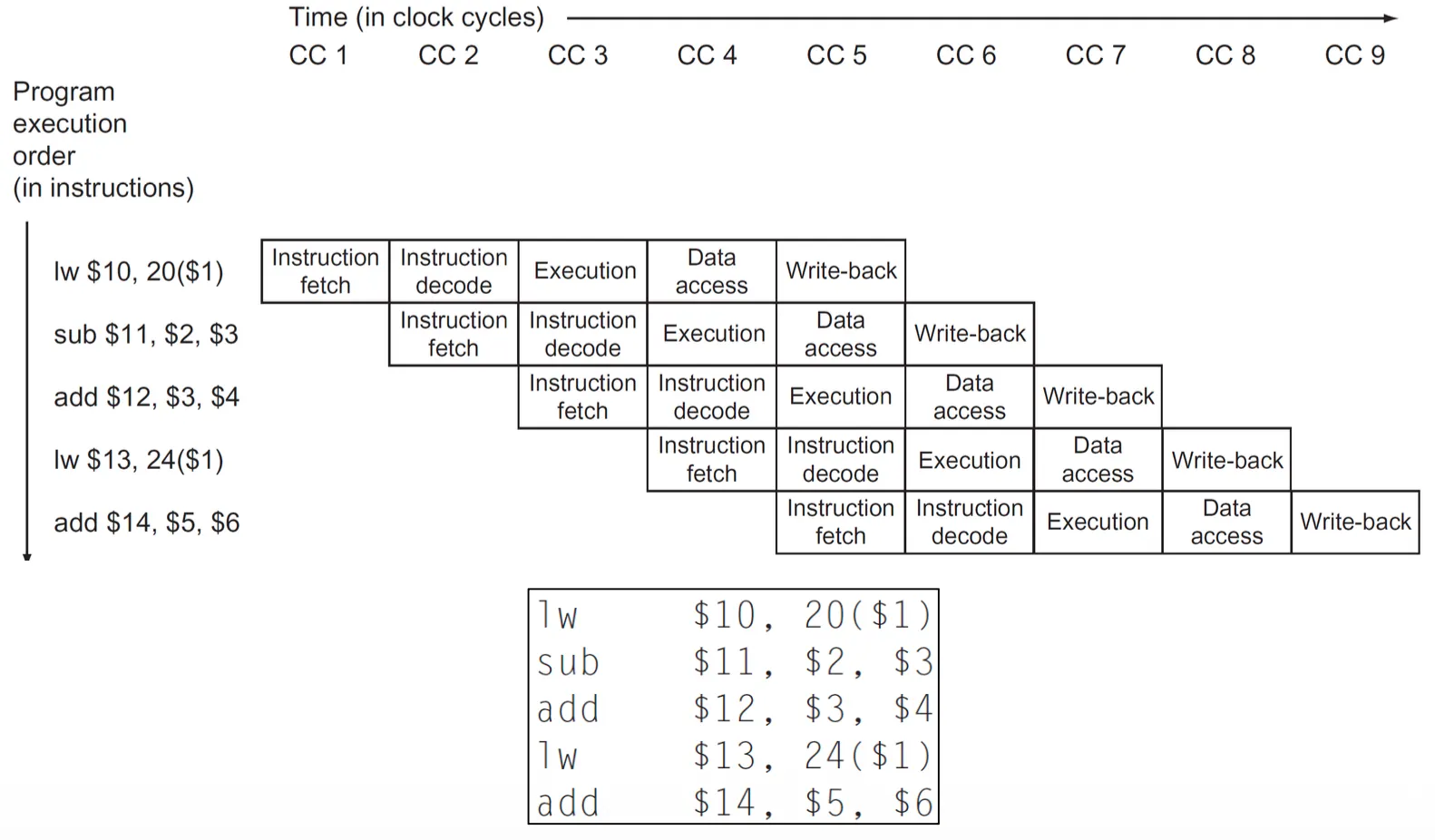

Graphically Representing Pipelines

• Multiple clock cycle pipeline diagram의 두 가지 스타일

1. 모든 디테일을 포함하지 않는 경우

2. 모든 디테일을 포함하는 경우(전통적인 방식)

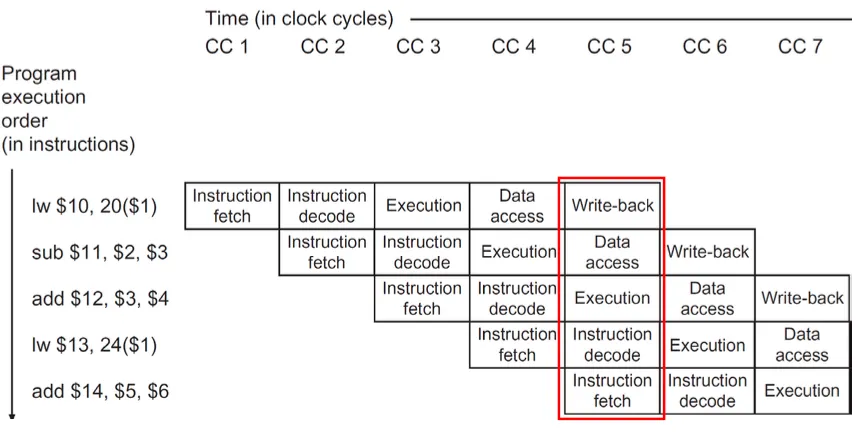

Single clock cycle pipeline diagram

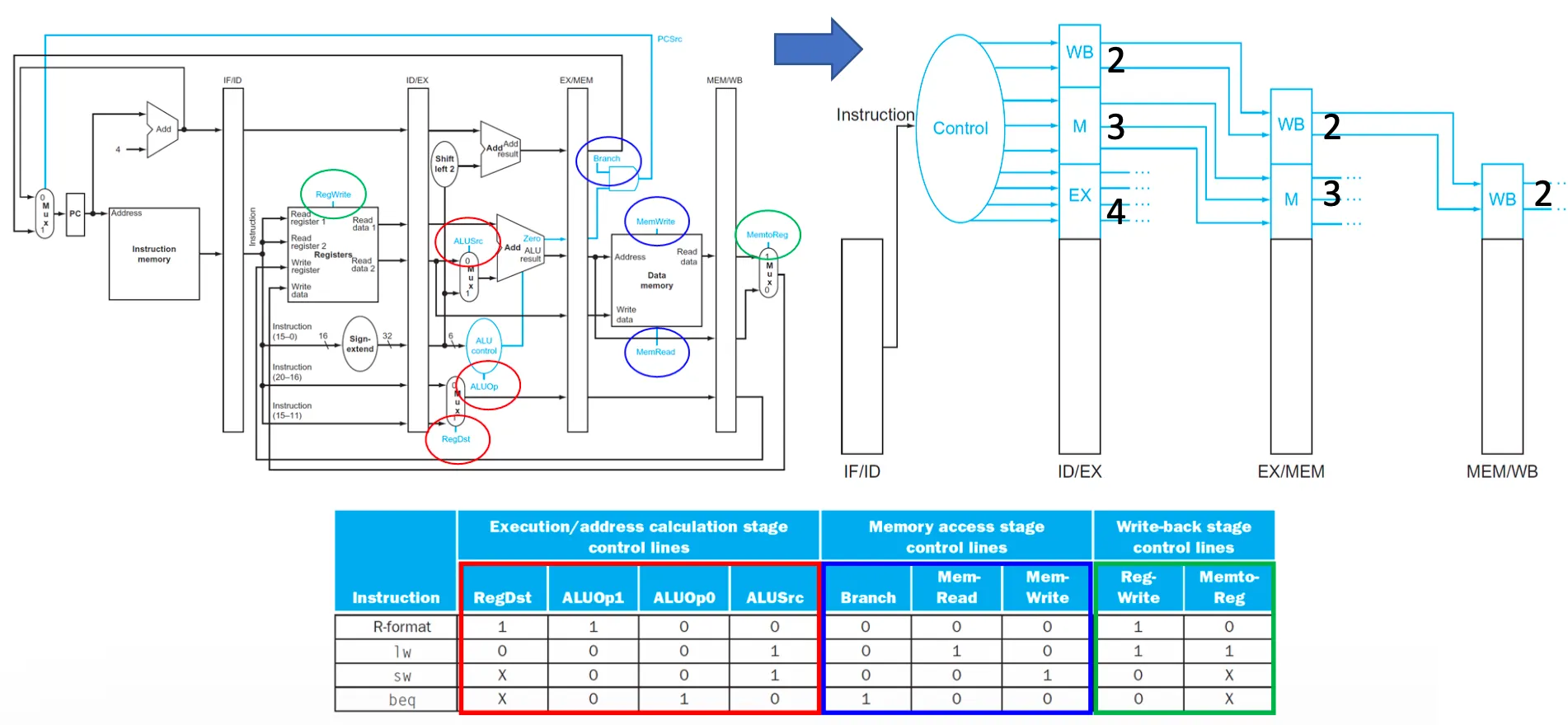

Pipelined Control

• Control signals는 EX, M, WB으로 나뉨
• IF, ID 단계는 아직 디코드가 끝나지 않음 → 뭘 할지 모름 → Control signal 없음
• 아직 사용되지 않은 Control signals는 전달
