경희대학교 김정욱 교수님의 컴퓨터구조 강의를 기반으로 정리한 글입니다.

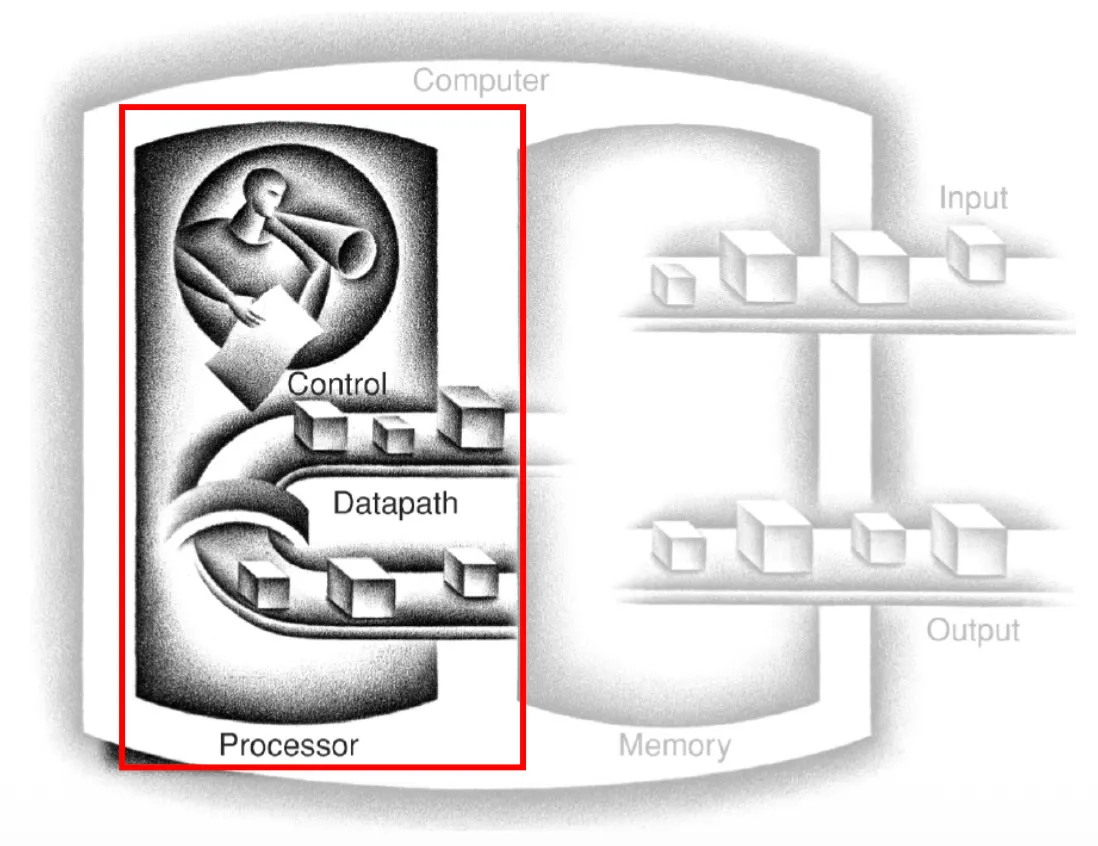

Processor

  • 컴퓨터를 실행하는 연산을 수행하는 integrated electronic circuit

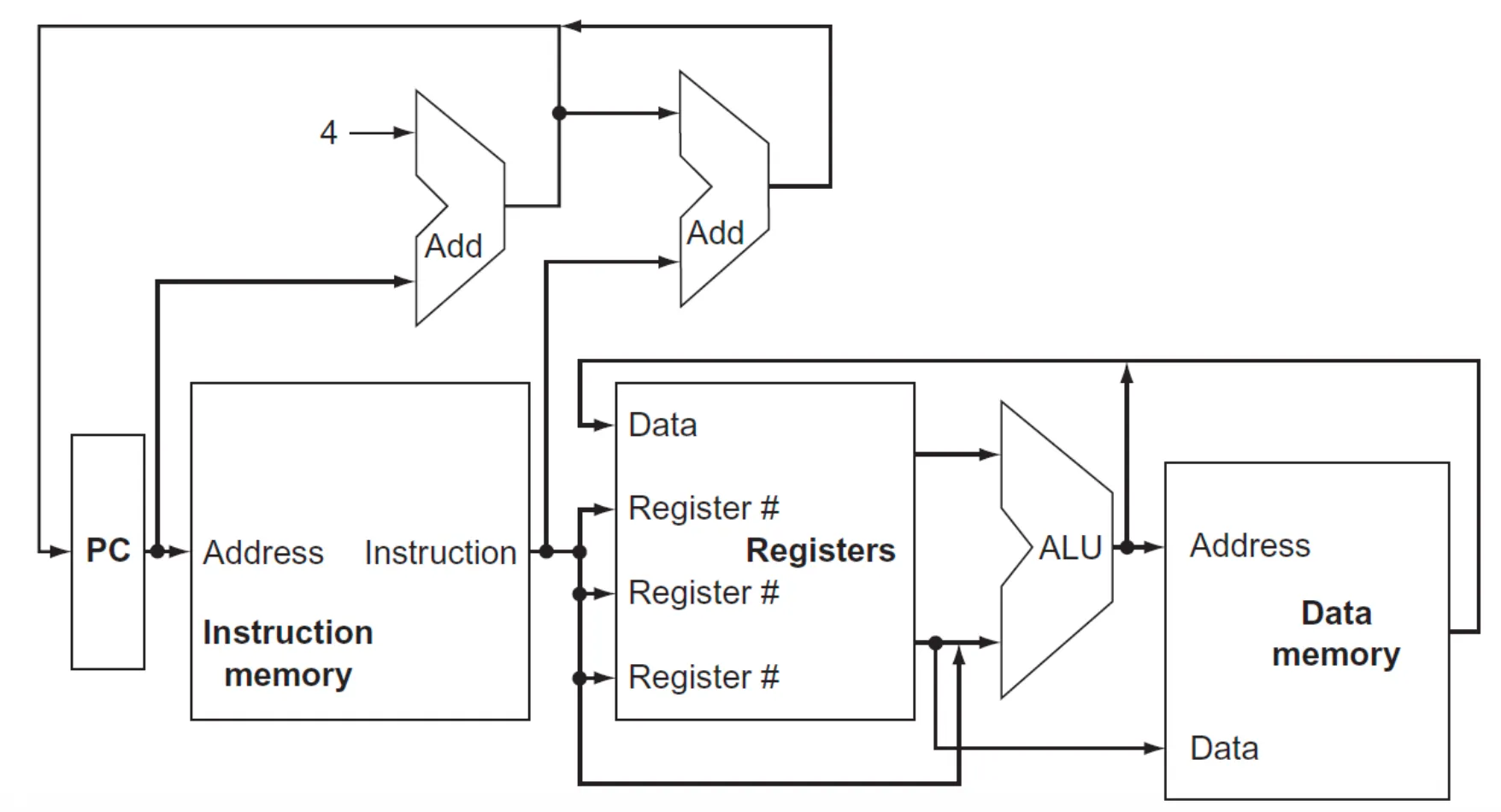

Datapath of the Processor

  • Fetch stage, Decode stage, Execute stage로 나뉨 → stage들은 반복됨

  • Data memory: lw, sw를 통해 데이터를 꺼내오고 저장하는 메모리
  • Instruction memory: 인스터럭션 값이 저장되어 있는 메모리

Fetch stage

  • Fetch: 꺼내다
  • 현재 PC가 가리키는 메모리 주소에서 인스트럭션을 꺼내오는 단계
  • Fetch가 끝나면 PC는 다음 인스트럭션을 가리킴(PC + 4)

Decode stage

  • 레지스터에 있는 인코딩된 인스트럭션은 디코더에 의해 해석됨

Execute stage

  • 인스트럭션의에 목적에 따라 실행
  • e.g., 레지스터로부터 값 읽기, ALU 연산, 레지스터에 값 쓰기

  1. Branch Instruction: PC를 PC+4가 아니라 branch로 변경
  2. R format Instruction: 레지스터에서 나온 두 값을 피연산자로 인식 → ALU에서 연산한 값을 data로 저장
  3. I format Instruction: 레지스터 3개를 한 번에 const로 인식 → ALU에서 base address와 const의 연산 결과를 data memory에 전달 → data memory는 해당 주소에 저장된 데이터를 다시 레지스터에 전달(lw) 또는 저장(sw)

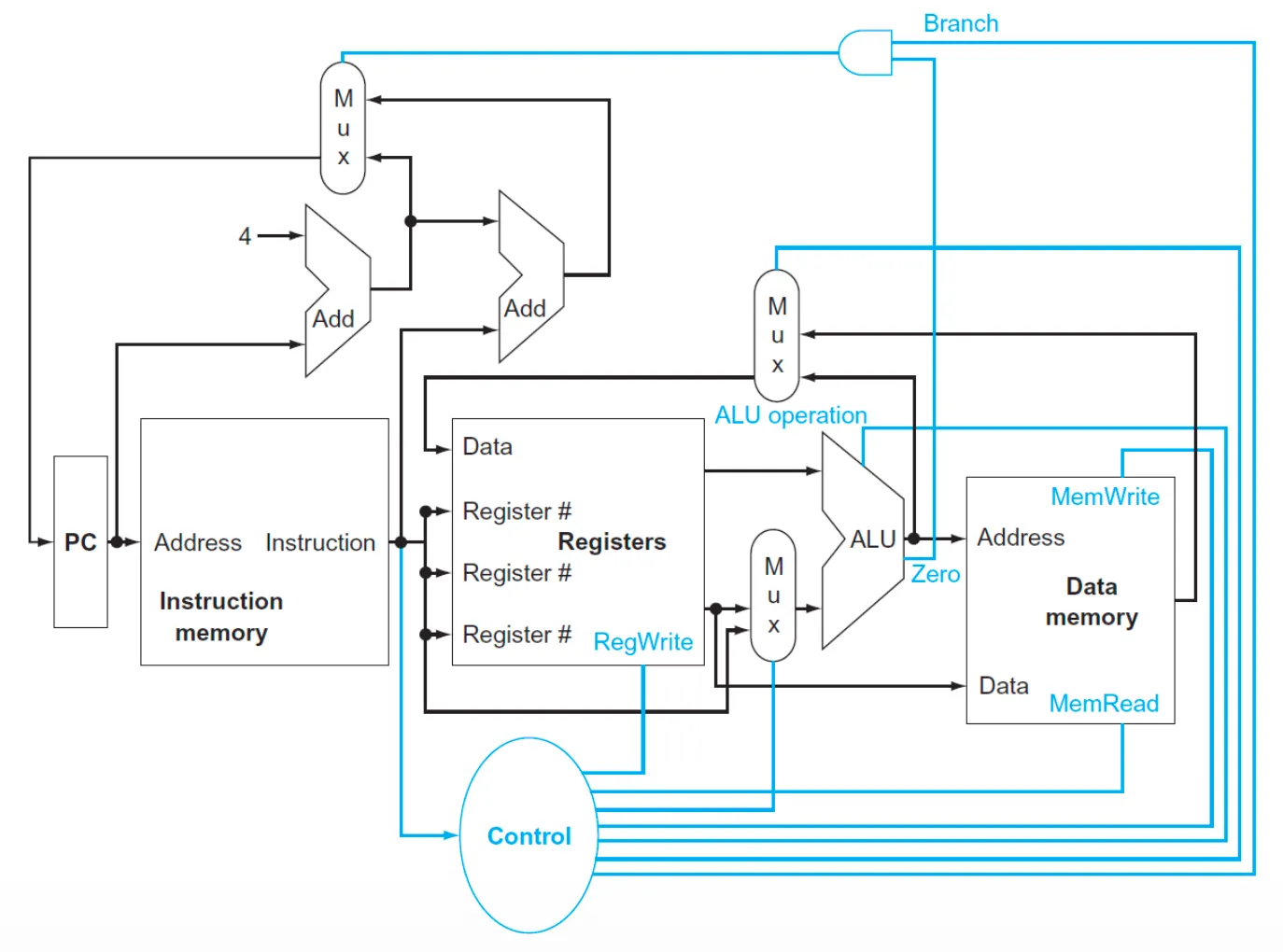

Problem

Two different sources can meet → Multiplexor(Controller)

Logic Design Basics

  • Datapath는 두 가지 타입의 logic elements를 가짐

Combinational element

  • AND gate, Adder, Multiplexer, ALU, etc.
  • 현재의 input에 의해서만 output 결정 → 입력이 주어지면 바로 아웃풋이 나옴

State element

  • Instruction memory, Data memory, etc.
  • 데이터를 저장하기 위해 사용
  • input들과 internal state의 contents에 의해 output 결정

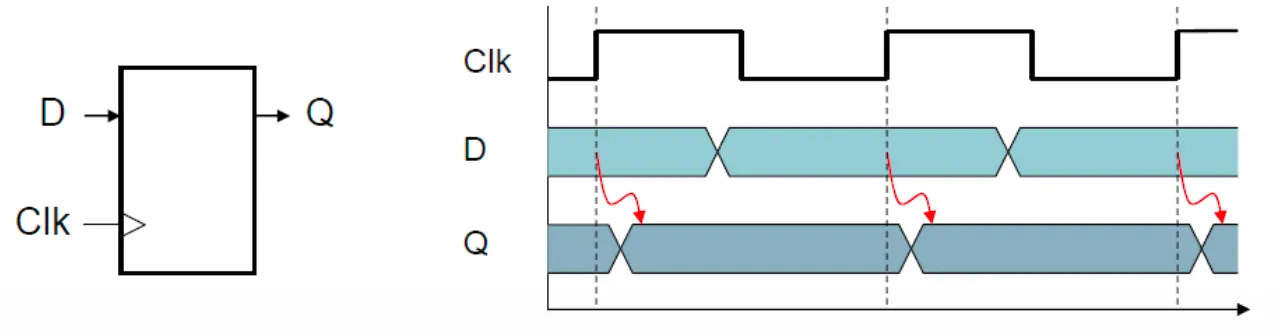

→ 클락 시그널이 라이징 엣지(0 → 1)일 때 D 값에 따라 Q가 결정

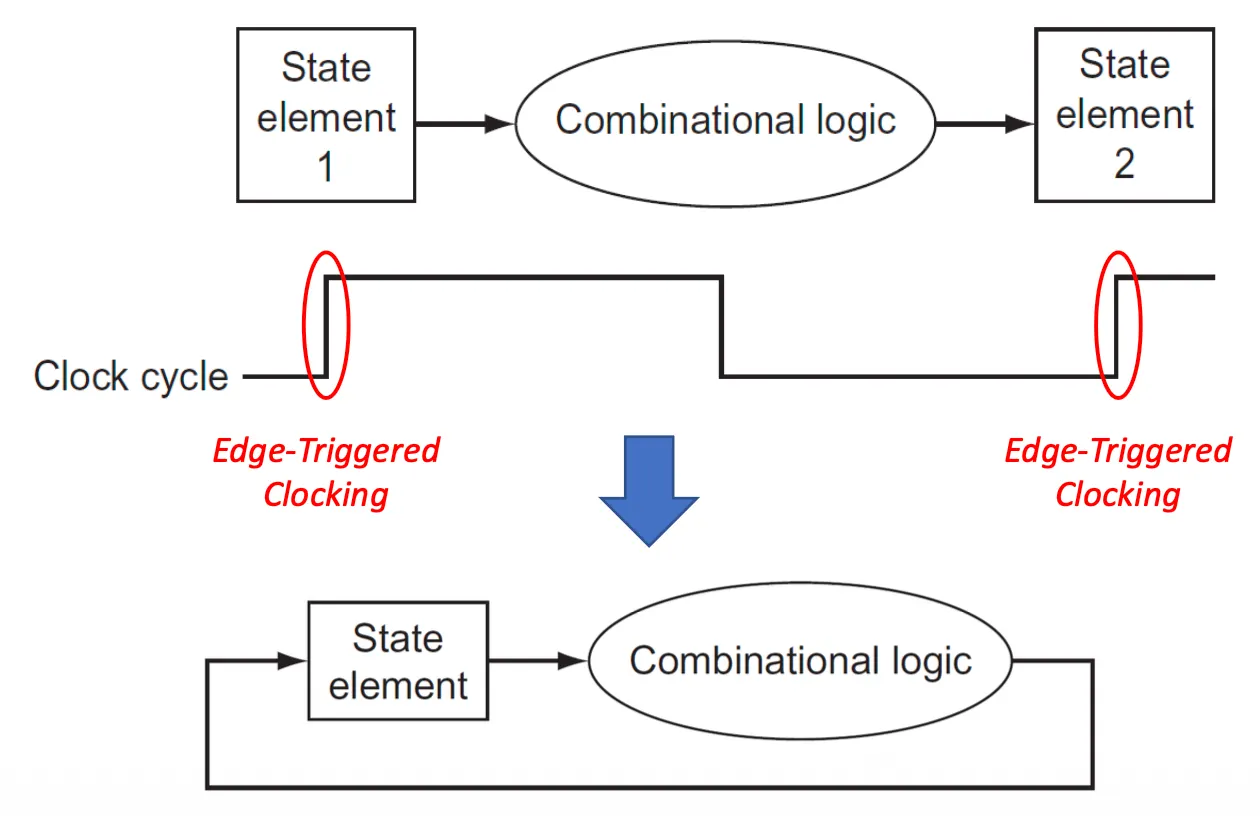

Clocking Methodology

  • Clocking Methodology: 언제 신호를 읽고 쓸 수 있을지 결정
  • Edge-triggered clocking: clock이 0에서 1로(rising edge) 바뀔 때 update

→ State element가 값을 주자마자 처리하고 기다림 → 다시 State element가 0에서 1로 바뀌면 값을 전달

Building Datapath

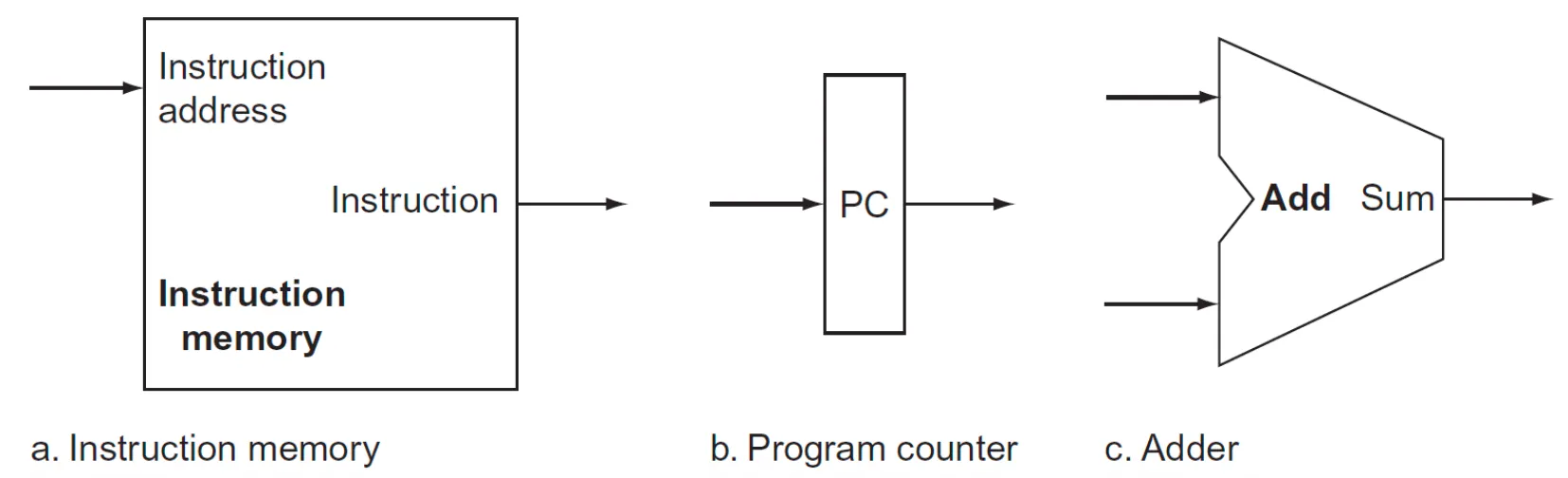

Datapath elements

  • Instruction memory: 인스트럭션 어드레스가 주어지면, 프로그램의 인스트럭션을 저장하고 제공하는 역할
  • Program Counter(PC): 현재 인스트럭션 주소를 가리키는 레지스터
  • Adder

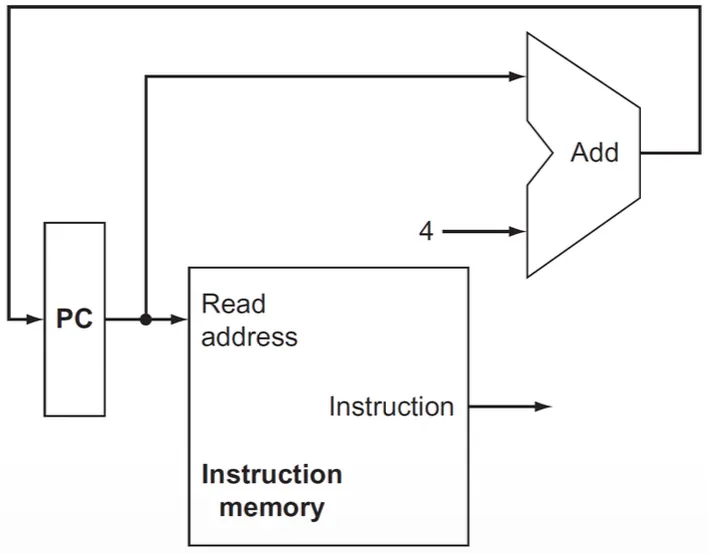

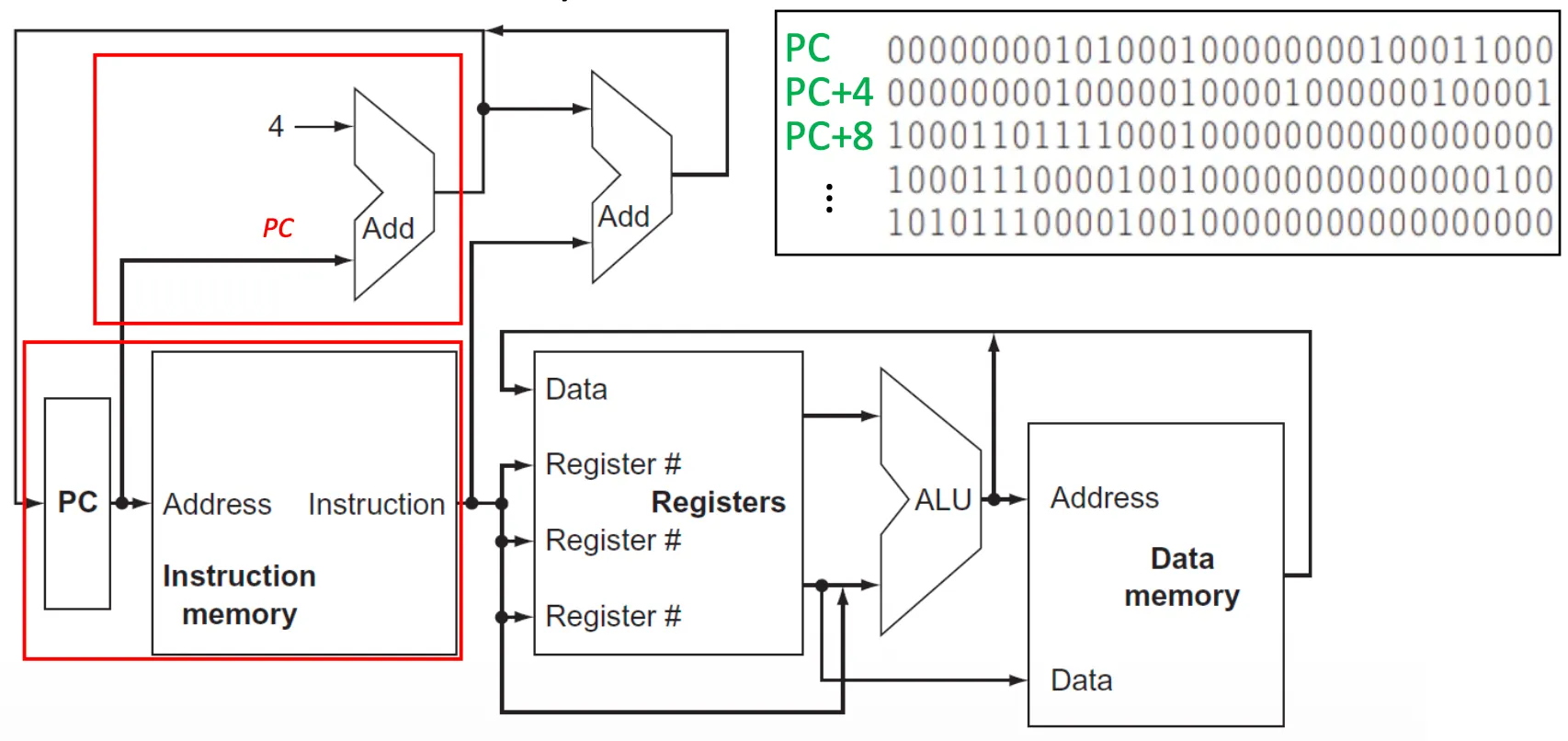

Instruction Fetch

  • 인스트럭션을 꺼내고 PC를 증가 시키는 역할

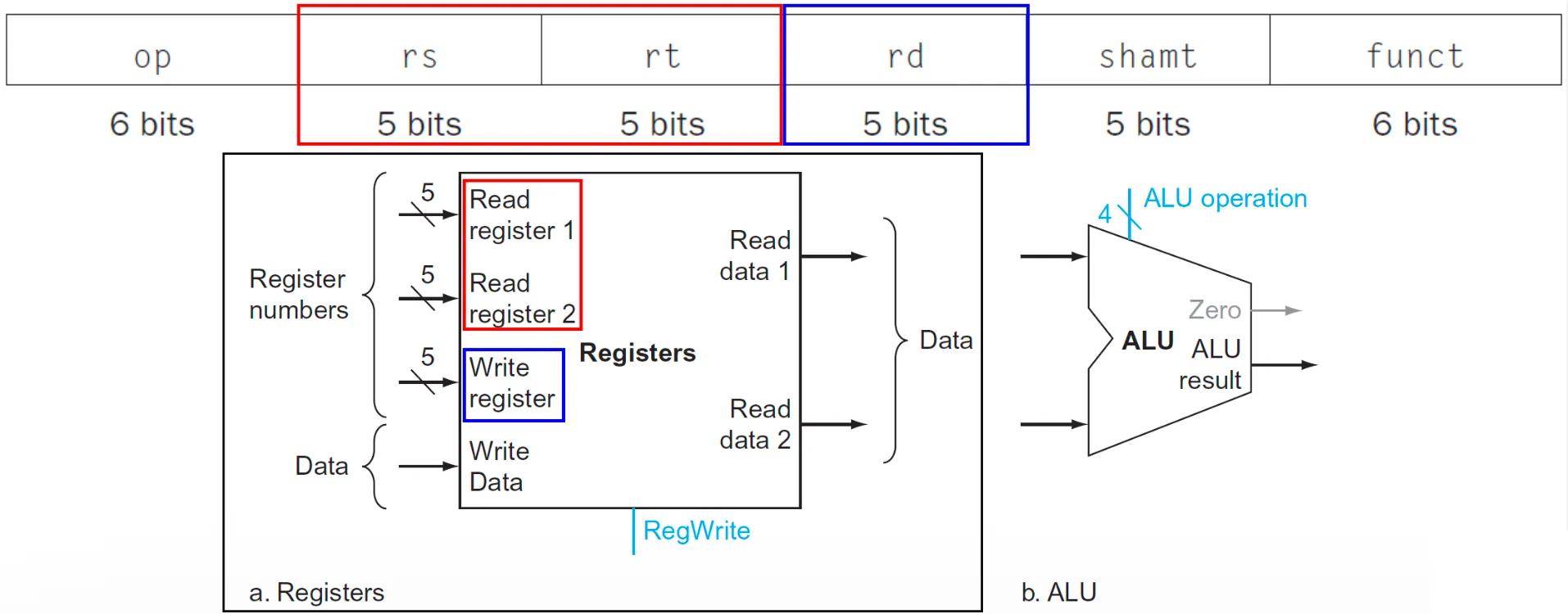

R-format

Register file

  • Input: 2 read ports, 1 write ports, 1 data
  • Output: read register에 따른 32bits contents 레지스터
  • Regwrite: clock edge에서 데이터를 write(edge-triggered)

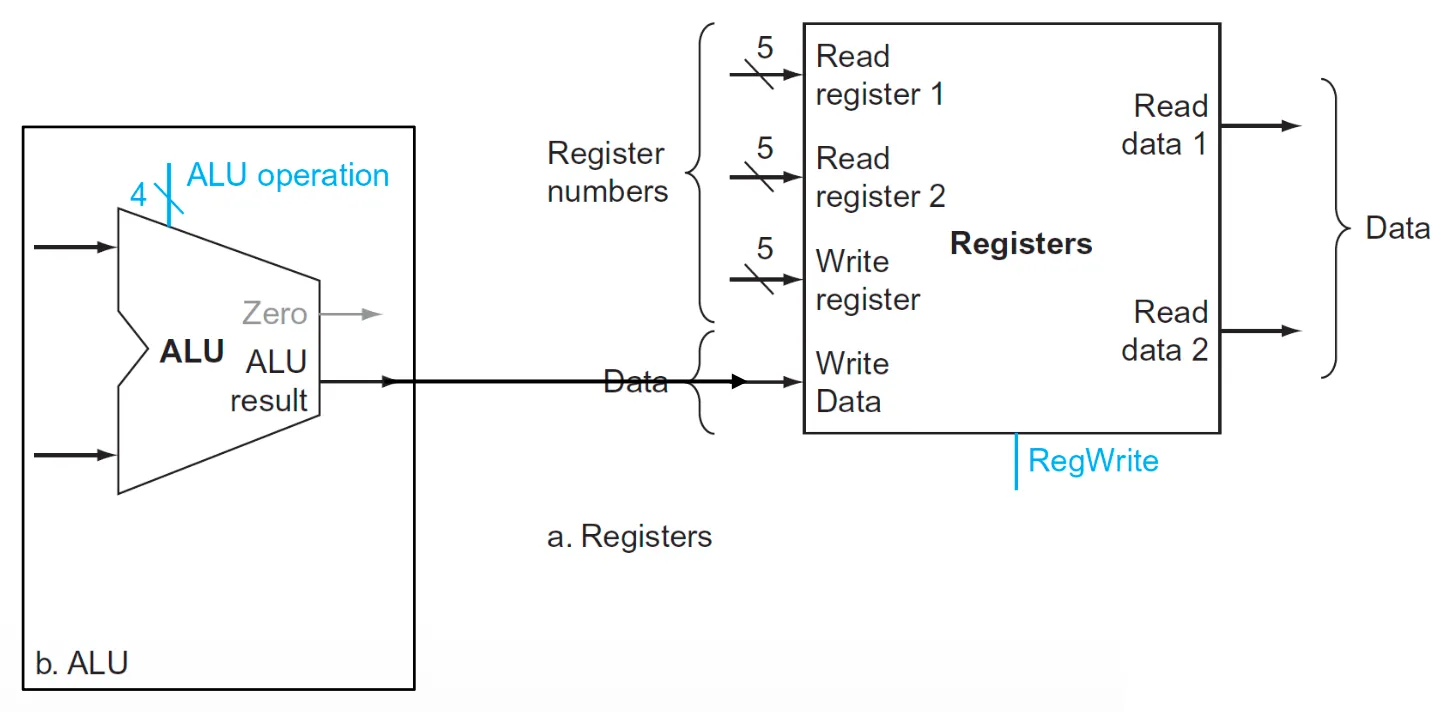

ALU

  • Input: 2 32bits input
  • Output: 1-bit signal → if result is 0, 레지스터의 write data(32bits)
  • ALU operation(4-bits): 16 operations

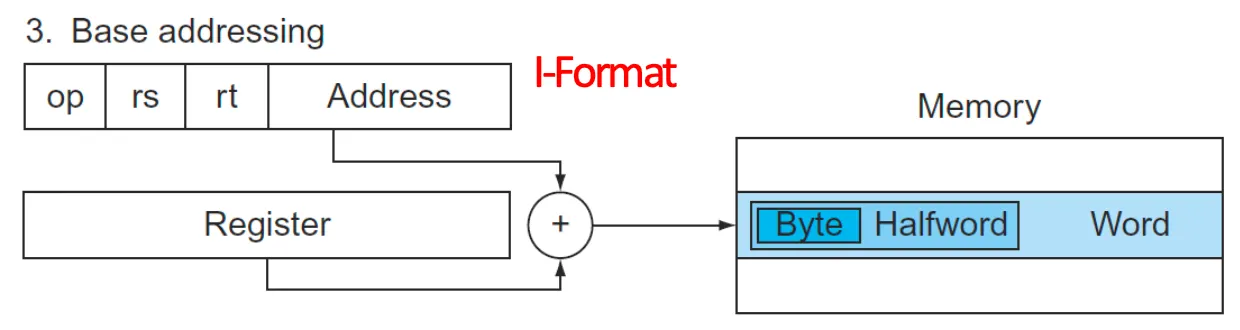

I-format

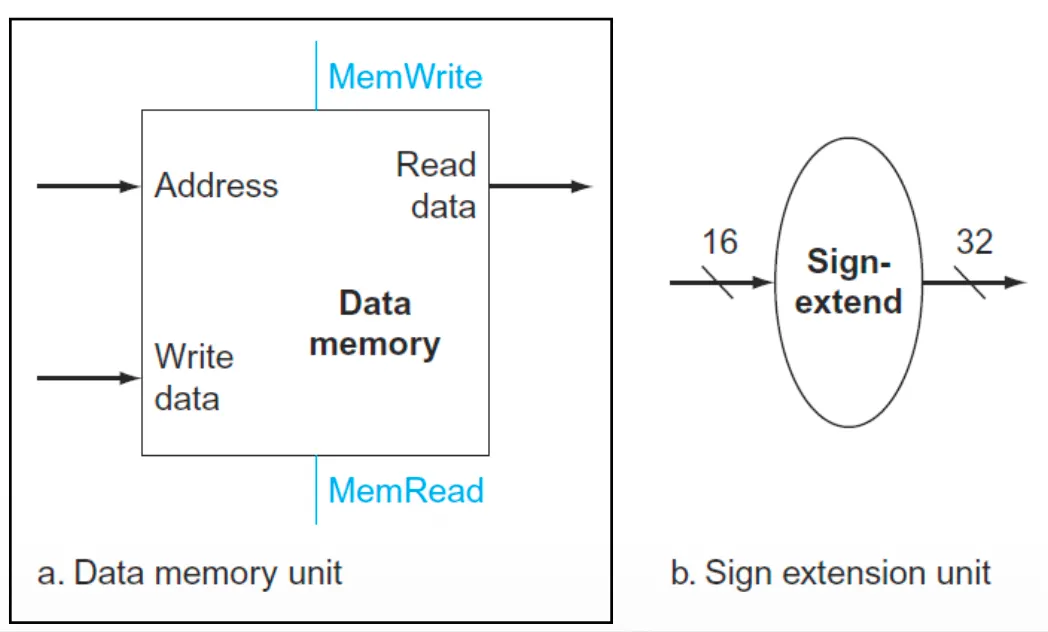

Load/Store (Data memory)

  • Input: 주소, Write data
  • Output: 주소에 있는 Read Data
  • Read and Write controls는 별개
    • 레지스터 파일과 달리 data memory는 read signal 필요 → 유효하지 않은 주소의 reading value는 문제를 일으킬 수 있음

  • MemWrite/MemRead는 1인 경우 Write/Read Data를 유효하게 받아들임

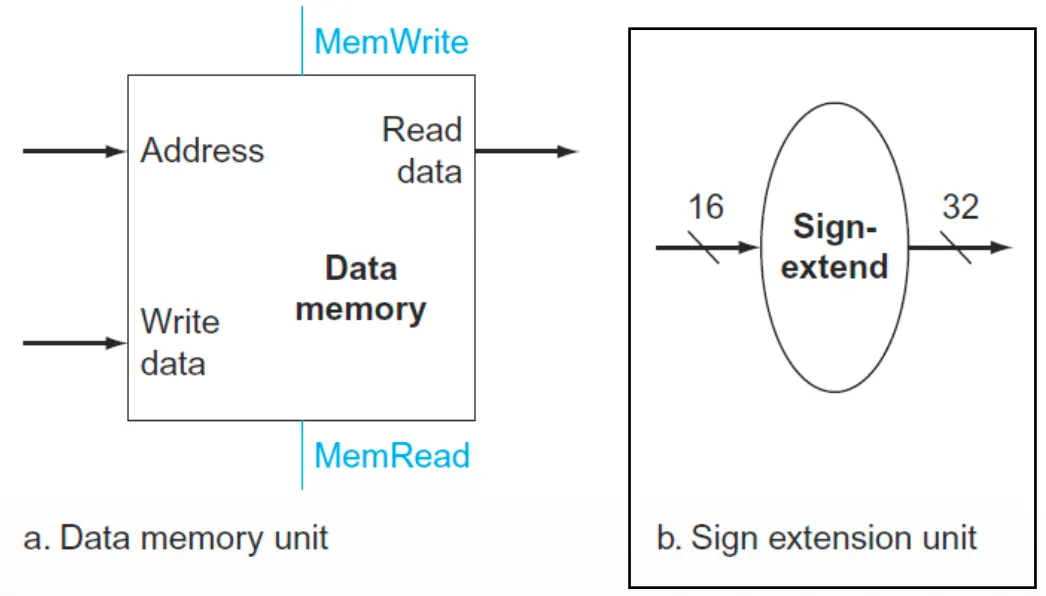

Sign extension unit

  • ALU가 16bits 인풋(signed offset)과 32bit-base register를 더하기 위해서 필요

  • MSB의 값을 앞에 연장하여 32bit로 변환(ex. 1111 → 0000 1111(X) → 1111 1111(O)

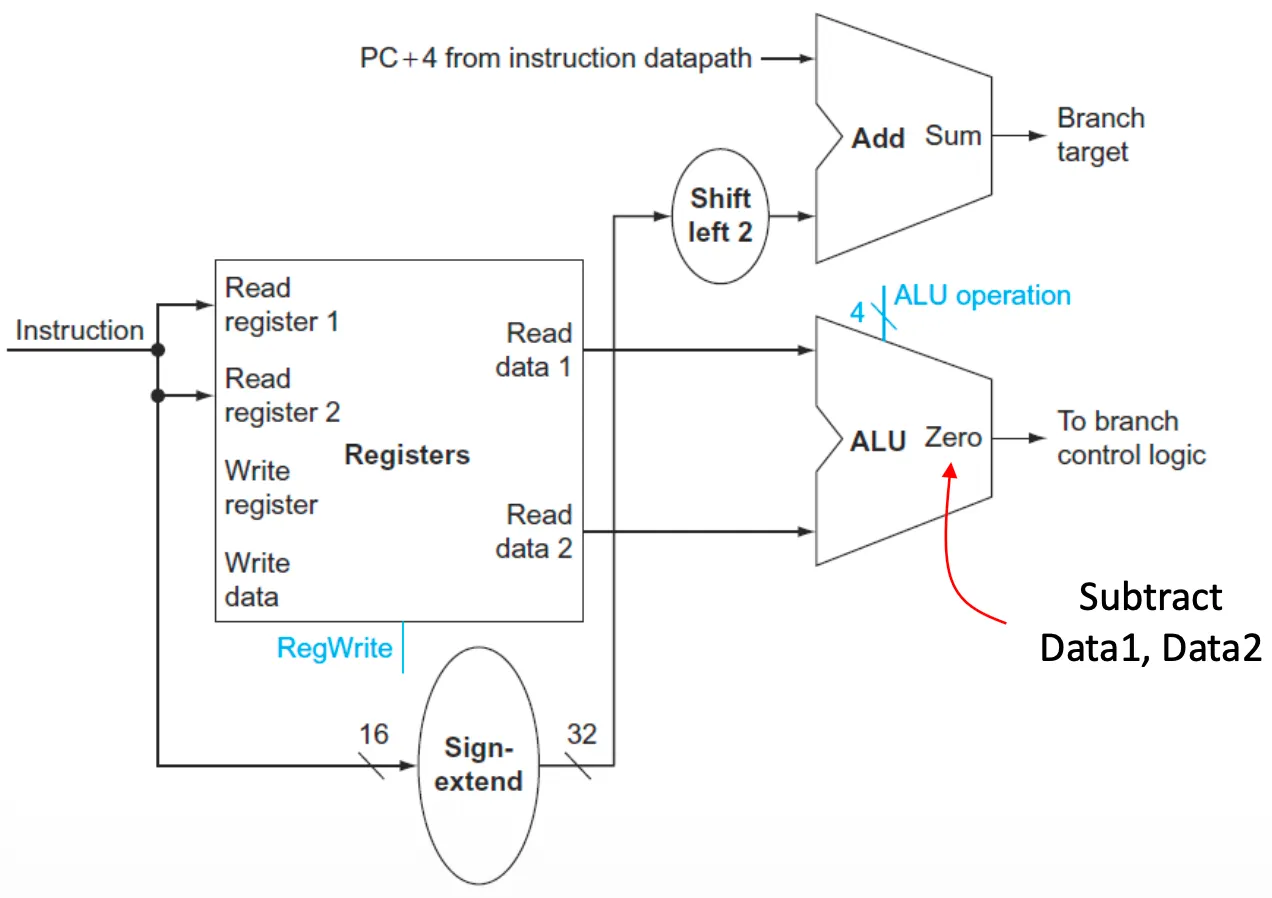

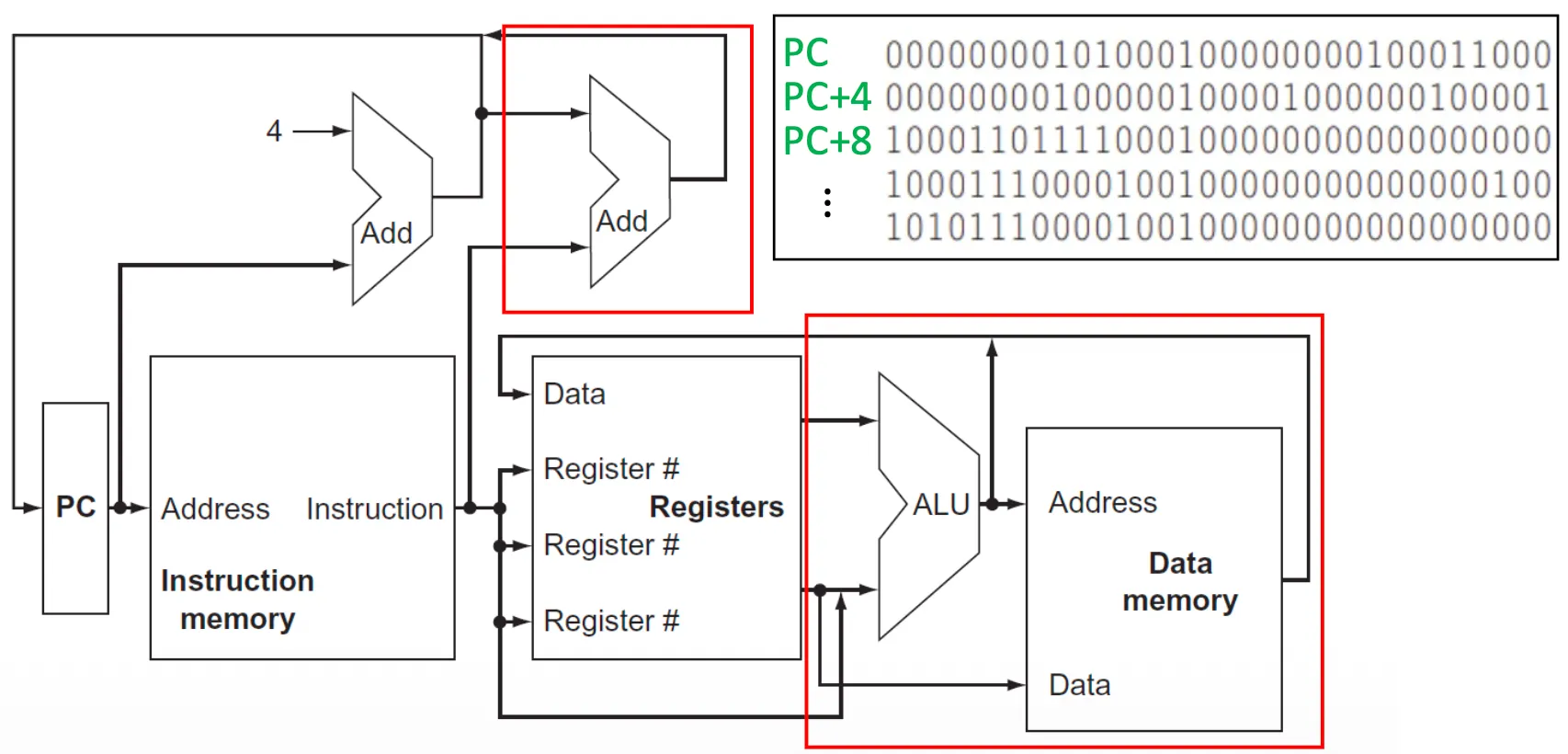

Branch(beq)

  • ALU: branch condition을 평가하기 위해 사용
  • Adder: target으로 branch하는데 사용
  • Branch 변위: (PC + 4) + 32bits(16bits에서 sign extension된 상태) + sll 2-bits
